Verhuur PGS15 containers - Pallets/IBC's
| Model specificaties | |
|---|---|
| Artikelnummer | 311311311 |
| Afmeting uitwendig BxDxH | ca. 5710 x 1484 x 3460 mm |
| Vakmaat BxDxH | 2680 x 1300 x 1320 mm (4x) |
| Opvangcapaciteit | 2200 liter (2x 1100 ltr) |
| Opslagcapaciteit in chemiepallets/IBC's | 8 stuks |
| Opslagcapaciteit in europallets | 12 stuks |
| Opslagcapaciteit in 200L vaten | 32 stuks |
| Artikelnummer | 311311311 |
| Afmeting uitwendig BxDxH | ca. 5710 x 1484 x 3460 mm |
| Vakmaat BxDxH | 2680 x 1300 x 1320 mm (4x) |
| Opvangcapaciteit | 2200 liter (2x 1100 ltr) |
| Opslagcapaciteit in chemiepallets/IBC's | 8 stuks |
| Opslagcapaciteit in europallets | 12 stuks |
| Opslagcapaciteit in 200L vaten | 32 stuks |
| Model specificaties | |
|---|---|
| Artikelnummer | 311311311 |
| Afmeting uitw. LxBxH | 3010 x 1830 x 2465 mm |
| Afmeting inw. LxBxH | 2730 x 1470 x 1925 mm |
| Draagvermogen roostervloer | 2000 kg/m2 |
| Inhoud opvangbak | 1100 liter |
| Gewicht | 1400 kg |
| Deur | Dubbele vleugeldeur, B=2700 mm |
| Certificering | F60 conform NEN6069 : 2005 (Efectis certif.) |
| Capaciteit | 2x chemiepallet, 2x IBC of 3x europallet |
| Artikelnummer | 311311311 |
| Afmeting uitw. LxBxH | 3010 x 1830 x 2465 mm |
| Afmeting inw. LxBxH | 2730 x 1470 x 1925 mm |
| Draagvermogen roostervloer | 2000 kg/m2 |
| Inhoud opvangbak | 1100 liter |
| Gewicht | 1400 kg |
| Deur | Dubbele vleugeldeur, B=2700 mm |
| Certificering | F60 conform NEN6069 : 2005 (Efectis certif.) |
| Capaciteit | 2x chemiepallet, 2x IBC of 3x europallet |
| Opties en toebehoren | ||
|---|---|---|
| Atex verlichting | ||
| Atex verwarming | ||
| Atex ventilatie (incl. motorbeveiligingschakelaar) | ||
| Atex verlichting | |
| Atex verwarming | |
| Atex ventilatie (incl. motorbeveiligingschakelaar) |
| Model specificaties | |
|---|---|
| Artikelnummer | 311311311 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Opslagcapaciteit | 4x chemiepallet, 4x IBC of 6x europallet |
| Afmeting uitw. LxBxH | 3010 x 1845 x 3070 mm |
| Nuttige vakmaat BxDxH | 2x 2730 x 1390 x 1220 mm |
| Dagmaat deur BxH | 2500 x 2520 mm |
| Lekbakhoogte | 330 mm |
| Inhoud opvangbak | 1100 liter |
| Draagvermogen roostervloeren | 2500 kg/m2 (per laag) |
| Puntbelasting roostervloer (20x20 cm) | 340 kg |
| Gewicht | 1800 kg |
| Artikelnummer | 311311311 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Opslagcapaciteit | 4x chemiepallet, 4x IBC of 6x europallet |
| Afmeting uitw. LxBxH | 3010 x 1845 x 3070 mm |
| Nuttige vakmaat BxDxH | 2x 2730 x 1390 x 1220 mm |
| Dagmaat deur BxH | 2500 x 2520 mm |
| Lekbakhoogte | 330 mm |
| Inhoud opvangbak | 1100 liter |
| Draagvermogen roostervloeren | 2500 kg/m2 (per laag) |
| Puntbelasting roostervloer (20x20 cm) | 340 kg |
| Gewicht | 1800 kg |
| Opties en toebehoren | ||
|---|---|---|
| Atex verlichting | ||
| Atex verwarming | ||
| Atex ventilatie (incl. motorbeveiligingschakelaar) | ||
| Atex verlichting | |
| Atex verwarming | |
| Atex ventilatie (incl. motorbeveiligingschakelaar) |
| Model specificaties | |
|---|---|
| Artikelnummer | 311311311 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport.) |
| Opslagcapaciteit | 8x chemiepallet, 8x IBC of 12x europallet |
| Afmeting uitw. LxBxH | 6010 x 1845 x 2795 mm |
| Nuttige vakbreedte BxDxH | 4x 2730 x 1390 x 1220 mm |
| Dagmaat dubbele deur BxH | (2x) 2500 x 2520 mm |
| Lekbakhoogte | 180 mm |
| Inhoud opvangbak | 1100 liter |
| Draagvermogen roostervloer | 2500 kg/m2 |
| Puntbelasting roostervloer (20x20 cm) | 340 kg |
| Gewicht | ca. 3260 kg |
| Artikelnummer | 311311311 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport.) |
| Opslagcapaciteit | 8x chemiepallet, 8x IBC of 12x europallet |
| Afmeting uitw. LxBxH | 6010 x 1845 x 2795 mm |
| Nuttige vakbreedte BxDxH | 4x 2730 x 1390 x 1220 mm |
| Dagmaat dubbele deur BxH | (2x) 2500 x 2520 mm |
| Lekbakhoogte | 180 mm |
| Inhoud opvangbak | 1100 liter |
| Draagvermogen roostervloer | 2500 kg/m2 |
| Puntbelasting roostervloer (20x20 cm) | 340 kg |
| Gewicht | ca. 3260 kg |
| Opties en toebehoren | ||
|---|---|---|
| Atex verlichting | ||
| Atex verwarming | ||
| Atex ventilatie (incl. motorbeveiligingschakelaar) | ||
| Atex verlichting | |
| Atex verwarming | |
| Atex ventilatie (incl. motorbeveiligingschakelaar) |
Algemene specificaties

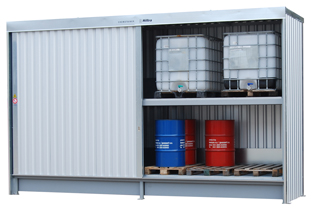

ChemotainerTM model CT8/2200 L: (De specificaties van de (brandwerende) Bigsavers® staan verderop vermeld)
Versie 1.5 | 7-12-2018
Berekeningsgrondslag:
- Constructieve sterkteberekening (voor de gekozen inzet) volgens het Bouwbesluit en bepaalde Europese en Nederlandse normen voor staalconstructies (op te vragen) en bij verankering aan een waterpas vlakke en geëgaliseerde betonvloer.
- Geschikt voor twee-laags opslag van (gepalletiseerde) verpakte gevaarlijke stoffen.
- Vaste ingelaste opslaglagen (de standaard nuttige hoogte-verdeling per laag kan op aanvraag worden gewijzigd)
- Draagvermogen van de roostervloer per opslaglaag tot 1.250 kg/m² bij gelijkmatig verdeelde belasting.
- Puntbelasting van de roostervloer tot 250 kg op een vlak van 200x200 mm gemeten.
Hoofddraagconstructie:
- Gelaste, stalen hoofddraagconstructie vervaardigd in blank staal SA2,5 stralen en conserveren met een 100 µm Acraton zinkfosfaat epoxycoating in RAL 7005/grijs.
Behuizing:
- Dak, wanden en schuifdeurbladen vervaardigd uit ALUzink AZ185 damwandbeplating.
- Kleur buitenzijde: (alu-)grijs.
- Afwerkprofielen van sendzimier verzinkt staal.
Schuifdeur(en):
- Schuifdeuren worden aan de onderzijde over de gehele breedte over een ondergeleidingsprofiel geleid.
- Vleugeldeur(en):
- ChemotainerTM model CT6 uitgevoerd met tweedelige, handbedienbare vleugeldeur afsluitbaar met espagnoletsluiting voorzien van handgreep met ingebouwd slot incl. 2 sleutels.
Lekbakken:
- Eerste opslaglaag voorzien van uitneembare, vloeistofdicht gelaste lekbak(ken) vervaardigd uit blank staalplaat.
- Lekbak ontvet en voorzien van ca. 80 µm zinkfosfaat epoxycoating in RAL 7040/venstergrijs.
- Lekbak op de binnenzijde voorzien van glasvezelversterkte polyestercoating (optie G) om de lekbak te beschermen tegen aantasting chemicaliën. Bestendigheidslijst op aanvraag.
Roostervloeren (op lekbak en tweede laag):
- Lekbak(ken) en 2de opslaglaag voorzien van uitneembare, verzinkte roostervloersegmenten, type R2.40/30x60 mm.
- Draagvermogen 1.250 kg/m² bij gelijkmatig verdeelde belasting, puntbelasting 250 kg op een vlak van 200x200 mm.
Ventilatie-openingen:
- Natuurlijke be- en ontluchting door diametrale ventilatiesleuven (hoog/laag).
- Aarding, verankering:
- Standaard voorzien van voetplaten voor verankering aan het fundament (exclusief ankers).
- Aardingmogelijkheid via de voetplaat en het fundamentanker.
Hijsvoorziening:
- Standaard voorzien van vier hijsogen op het dakvlak t.b.v. het uitsluitend leeg kranen van de unit.
- Gevarenaanduiding:
- Gevarenaanduiding door pictogrammen Ø of ? 200 mm, symbool: "roken en open vuur verboden” en "ontvlambare stoffen” (andere pictogrammen op aanvraag mogelijk).

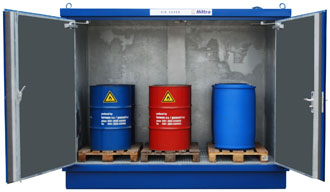

HILTRA® BIGSAVER® MODEL BS-MB2, BS3000 en BS3002
Versie 1.0 | 31-01-2018
Ontwerp/brandwerendheid:
- De samengestelde constructie is beoordeeld door het geaccrediteerde testinstituut Efectis®.
- Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
- Ontworpen als zelfstandig brandcompartiment voor de opslag van verpakte gevaarlijke stoffen op basis van het Bouwbesluit en de richtlijn PGS 15: 2016 versie 1.0.
- Brandwerendheid (WBDBO) 60 minuten bepaald in geval van een brand van buitenaf en een brand van binnenuit op alle criteria van PGS 15:2016 versie 1.0, voorschrift 3.2.9.
Behuizing (wanden, dak en deur):
- Behuizing vervaardigd uit verzinkte damwandprofielen.
- Binnenzijde uit onbrandbaar en isolerend materiaal afgewerkt met verzinkte plaat.
- Het dak is aan beide lange zijden uitgevoerd met een geïntegreerde regengoot.
- Standaard voorzien van hijsvoorziening geschikt voor leeg transport van de unit.
- Standaard voorzien van aardaansluitpunt.
- Standaard voorzien van een vrijstaand palletjuk met een draagvermogen van 1000 kg/m2 gelijkmatig belast. Palletjuk voorzien van verzinkte roostervloersegmenten.(optie J)
- Dubbele deur conform EN 1634-1:2008 (EI160):
- Voorzijde over gehele breedte en hoogte uitgevoerd met een bij brand zelfsluitende dubbele vleugeldeur.
- Rechter deurvleugel voorzien van klink, paniekgreep, cilinderslot en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Linker deurvleugel op binnenzijde voorzien van espagnoletsluiting en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
- Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de vergrendeling en zal de deur automatisch in de dagschoot sluiten.
Lekbak:
- Volledig vloeistofdicht gelaste lekbak vervaardigd uit staalplaat uitgevoerd met verzinkte roostervloersegmenten.
- Conservering buitenzijde: Lekbak SA2,5 stralen en conserveren met een 100 µm Acraton zinkfosfaat epoxycoating in kleur RAL 7005/muisgrijs. (optie B)
- Conservering binnenzijde: Lekbak SA2,5 stralen en op de binnenzijde voorzien van een gewapende, glasvezelversterkte polyesterbekleding als bescherming van de lekbak(ken) tegen inwerking van chemicaliën. Bestendigheidslijst op aanvraag. (optie G).
Ventilatie-openingen:
- Be- en ontluchting door diametraal geplaatste ventilatie-openingen binnen en buiten afgewerkt met verzinkte schoepenroosters.
- Standaard voorzien van vlamkerend gaas en brandwerende roosters, zodat deze in geval van brand automatisch worden afgesloten.
- Flens ØxH=80x40 mm in dak gemonteerd voor het aansluiten van een ventilatiekanaal naar de buitenlucht. (optie J)
Gevarenaanduiding:
- Gevarenaanduiding door pictogrammen conform PGS 15, Ø en/of ? 200 mm, symbool: "brandbare (vloei)stoffen” en "vuur, open vlam en roken verboden” (andere pictogrammen op aanvraag leverbaar).
Optioneel bij te huren:
- Atex verlichting.
- Atex verwarming/thermostaat.
- Atex ventilatie incl. motorbeveiligingsschakelaar
